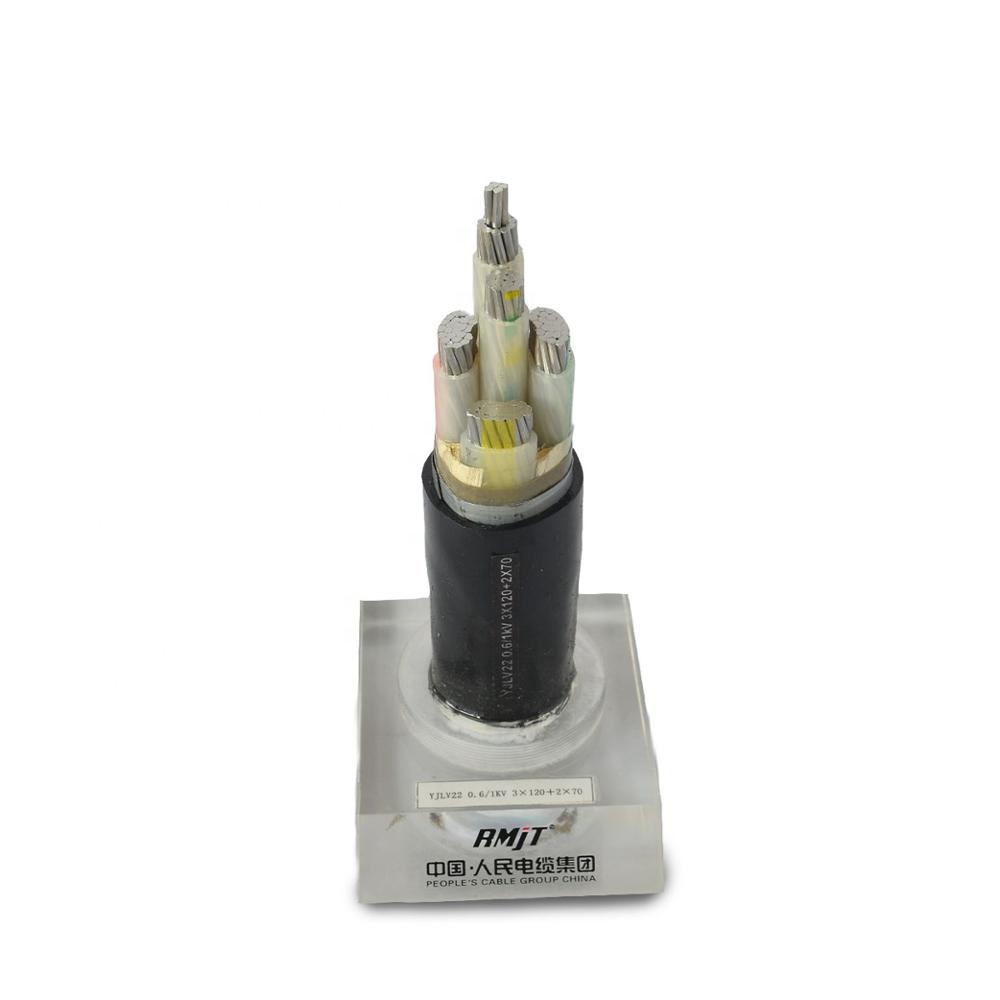

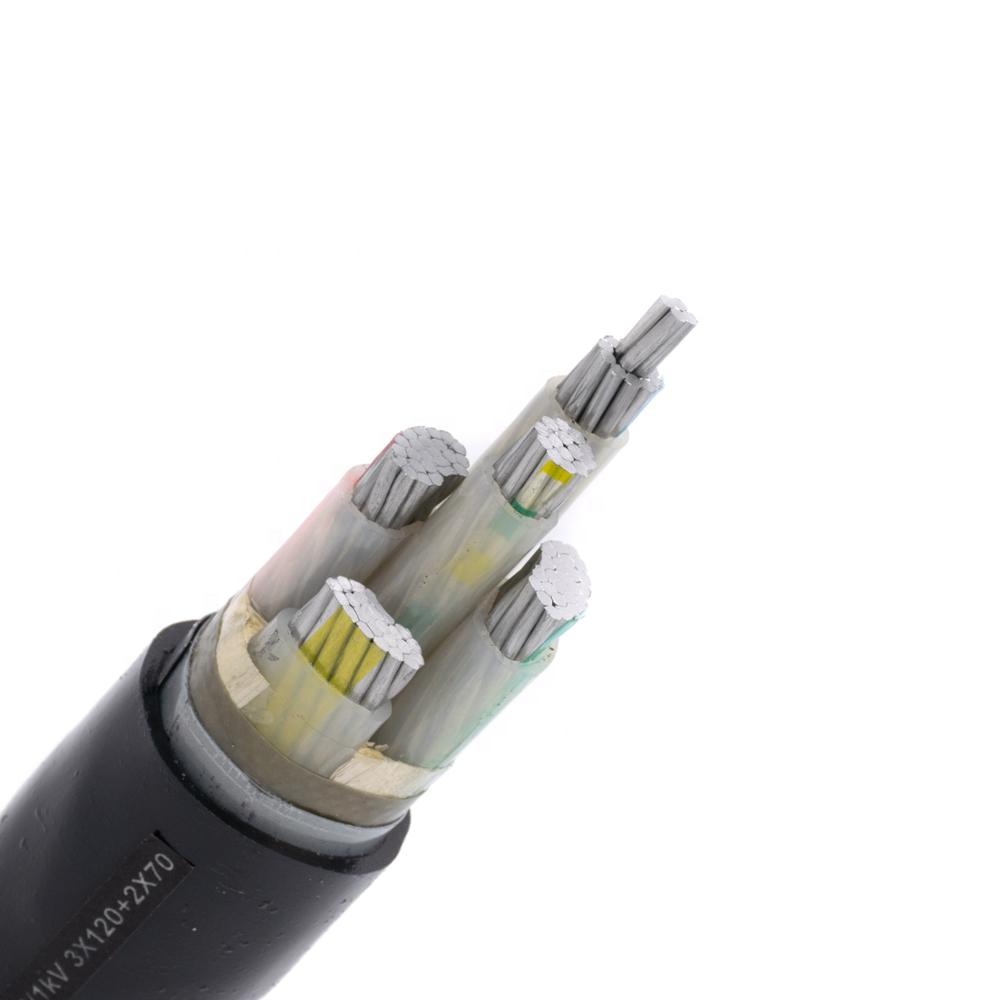

Al/XLPE/STA/PVC Cable de alimentación aislado de 0,6/1kV

Introducción

Los cables de alimentación con aislamiento de XLPE para tensiones nominales de 1 kV (Um = 1,2 kV) se utilizan para transmitir energía en la línea de transmisión y distribución de energía de A.C.60Hz, tensión nominal de 1kV o inferior. Están bien adaptados al uso subterráneo en aplicaciones industriales con una protección mecánica adicional. Estos cables pueden fijarse en bandejas portacables, dentro de conductos o fijarse a paredes.

Norma ejecutiva:

IEC60502-1 Cables de energía con aislamiento extruido y sus accesorios para tensiones asignadas de 1 kV (Um = 1,2 kV) hasta 30 kV (Um = 36 kV)
Parte 1 : Cables para tensiones asignadas de 1 kV (Um = 1,2 kV) y 3 kV (Um = 3,6 kV)

Instrucciones de Aplicación

--Tensión nominal: 0.6/1kV
--Temperatura ambiente para la instalación del cable :≥0 °C;
--This maximum working temperature of the conductor is 90 °C;
--Durante un cortocircuito (de duración inferior a 5 segundos) la temperatura máxima del conductor del cable no debe superar los 250 °C;
--Radio de curvatura admisible del cable:
Cable unipolar: 20(D+d)±5%.
Cable multipolar: 15(D+d)±5%.
D-Diámetro exterior real de la muestra de cable (mm);
d-Diámetro real del conductor (mm).

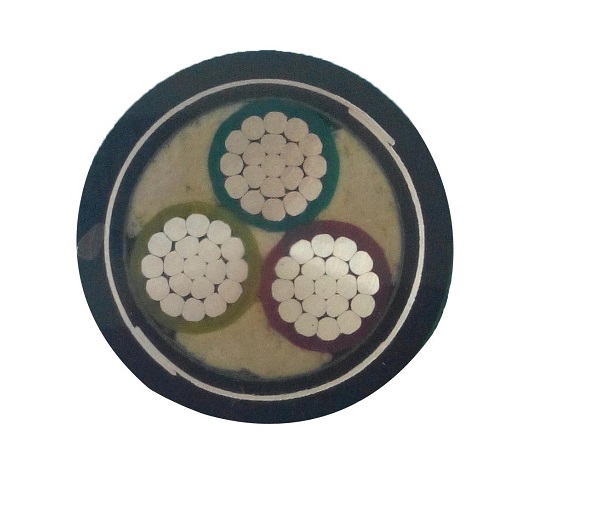

 Descripción de la construcción del cable

Conductor

Clase 1 conductor de cobre sólido
Clase 2 trenzado circular o circular compactado

Aislamiento

XLPE (polietileno reticulado)

Cubierta exterior

PVC (cloruro de polivinilo)

Amurado

STA- Cinta de acero amurada

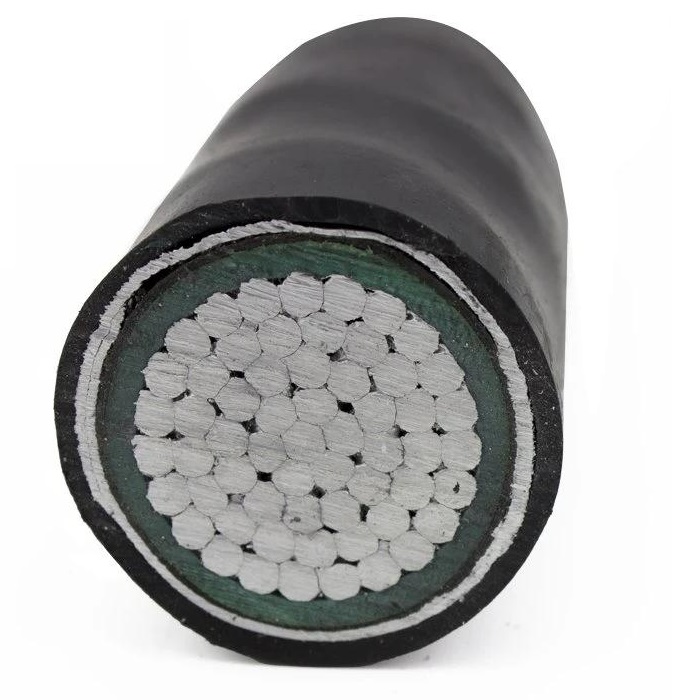

Material amurado no magnético utilizado para cables unipolares.

Cubierta exterior

PVC (cloruro de polivinilo)

 Identificación del núcleo

2 núcleos: Azul Marrón
3 núcleos: Verde/Amarillo Azul Marrón
4 núcleos: Verde/Amarillo Marrón Negro Gris
5 núcleos: Verde/Amarillo Azul Marrón Negro Gris
O a medida.

Cu/XLPE/STA/PVC

Principales parámetros técnicos del cable

1）Resistencia CC del conductor del cable: Véase la tabla 1-1
2）Prueba de tensión alterna: Véase la tabla 1-2
3）Capacidad de corriente continua permitida del cable no armado: Véase la tabla 1-3
4）Capacidad de corriente continua admisible del cable armado: Véase la tabla 1-4

Tabla 1-1 Máx. Resistencia CC del conductor del cable a 200C

Área transversal nominal (mm2)		0.5	0.75	1.0	1.5	2.5	4	6	10
Cu （Ω/km）	no estañado	36.0	24.5	18.1	12.1	7.41	4.61	3.08	1.83
	estañado	36.7	24.8	18.2	12.2	7.56	4.70	3.11	1.84
Al  （Ω/km）		/	/	/	18.1	12.1	7.41	4.61	3.08
Área transversal nominal (mm2)		16	25	35	50	70	95	120	150
Cu （Ω/km）	no estañado	1.15	0.727	0.524	0.387	0.268	0.193	0.153	0.124
	estañado	1.16	0.734	0.529	0.391	0.270	0.195	0.154	0.126
Al （Ω/km）		1.91	1.20	0.868	0.641	0.443	0.320	0.253	0.206
Área transversal nominal (mm2)		185	240	300	400	500	630	800	1000
Cu  （Ω/km）	no estañado	0.0991	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176
	estañado	0.100	0.0762	0.0607	0.0475	0.0369	0.0286	0.0224	0.0177
Al （ Ω/km）		0.164	0.125	0.100	0.0778	0.0605	0.0469	0.0367	0.0291

Tabla 1-2 Prueba de tensión alterna del cable

Tensión nominalkV	0.6/1
Voltaje de pruebakV	3.5
Tiempo de prueba mín.	5

Tabla 1-3 Capacidad de corriente continua permitida para cables no armados

Condiciones：Temperatura ambiente：40°C；
Temperatura del suelo：25°C；
Receptividad térmica del suelo: 200°C-cm/W

ÁreaConductormm2	Capacidad de corriente continua permitida en el aire (A)				Capacidad de corriente continua permitida en el suelo (A)
	Cable de cobre		cable de aluminio		Cable de cobre		cable de aluminio
	cable de aluminio	Núcleo simple	cable de aluminio	Núcleo simple	cable de aluminio	Núcleo simple	cable de aluminio	Núcleo simple
2.5	34	32	27	25	36	32	27	25
4	44	41	35	32	47	41	35	32
6	56	52	45	42	59	52	46	42
10	77	70	60	53	78	69	59	53
16	100	91	78	70	102	90	77	71
25	132	118	102	91	130	117	104	91
35	164	150	127	114	169	143	117	113
50	196	182	152	146	187	169	139	134
70	251	228	195	178	226	208	174	165
95	305	273	236	214	269	247	208	195
120	351	314	272	246	300	282	239	221
150	401	360	311	278	339	321	269	247
185	461	410	359	319	382	356	300	278
240	546	483	424	378	435	408	348	321
300	611	552	474	419	495	469	391	365
400	716	/	546	/	574	/	456	/

Condiciones：Temperatura ambiente：400C；

Temperatura del suelo：250C；

Receptividad térmica del suelo: 2000C-cm/W

ÁreaConductormm2	Capacidad de corriente continua permitida en el aire (A)		Capacidad de corriente continua permitida en el suelo (A)
	Cable de cobre	cable de aluminio	Cable de cobre	cable de aluminio
	Núcleo simple	Núcleo simple	Núcleo simple	Núcleo simple
4	41	32	41	32
6	52	42	52	42
10	70	53	69	53
16	91	70	90	71
25	118	91	117	91
35	150	114	143	113
50	182	146	169	134
70	228	178	208	165
95	273	214	247	195
120	314	246	282	221
150	360	278	321	247
185	410	319	356	278
240	483	378	408	321
300	552	419	469	365
