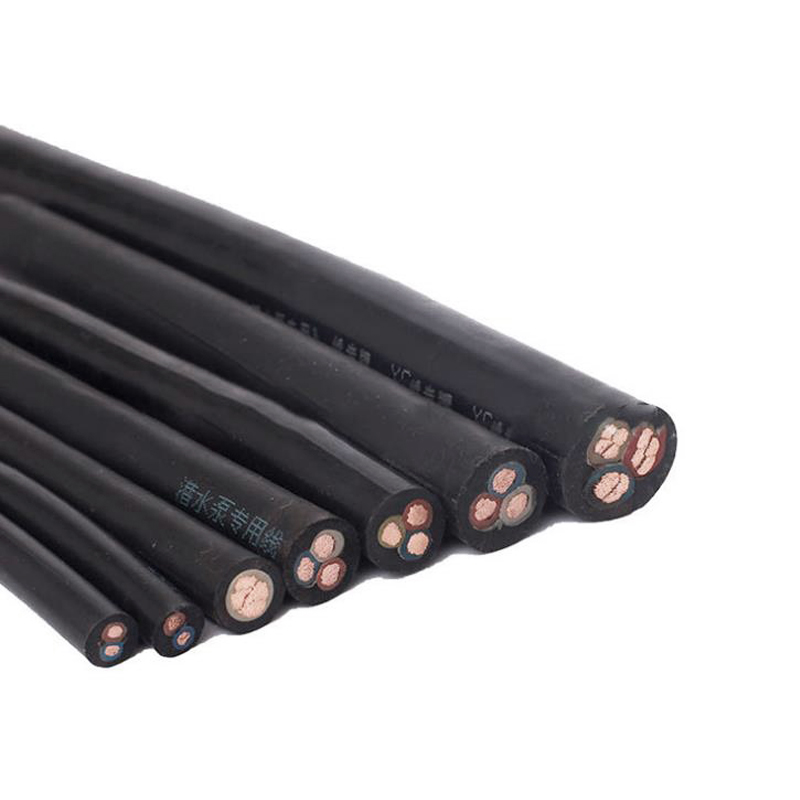

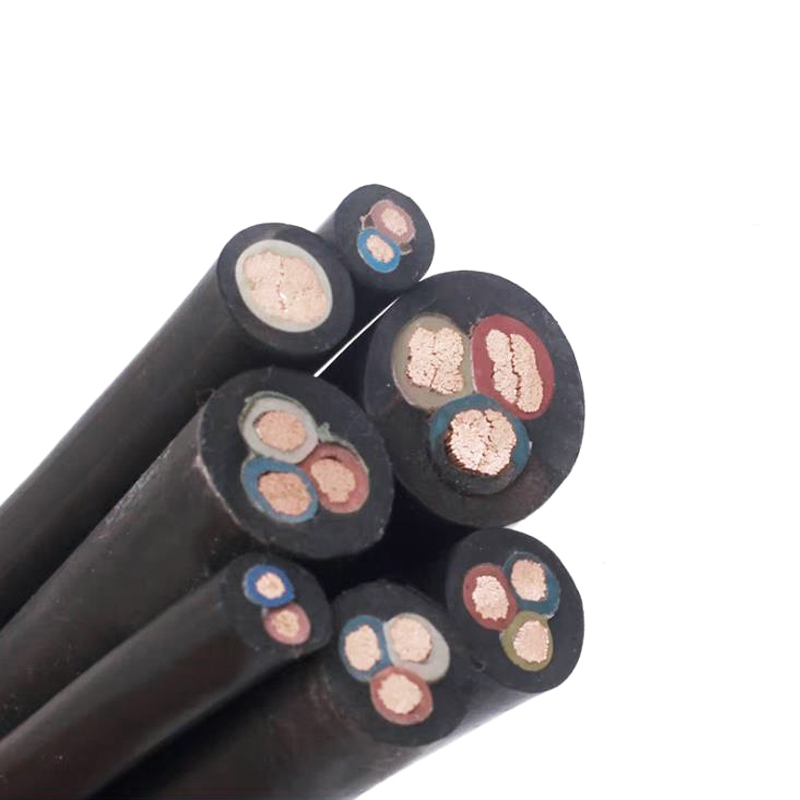

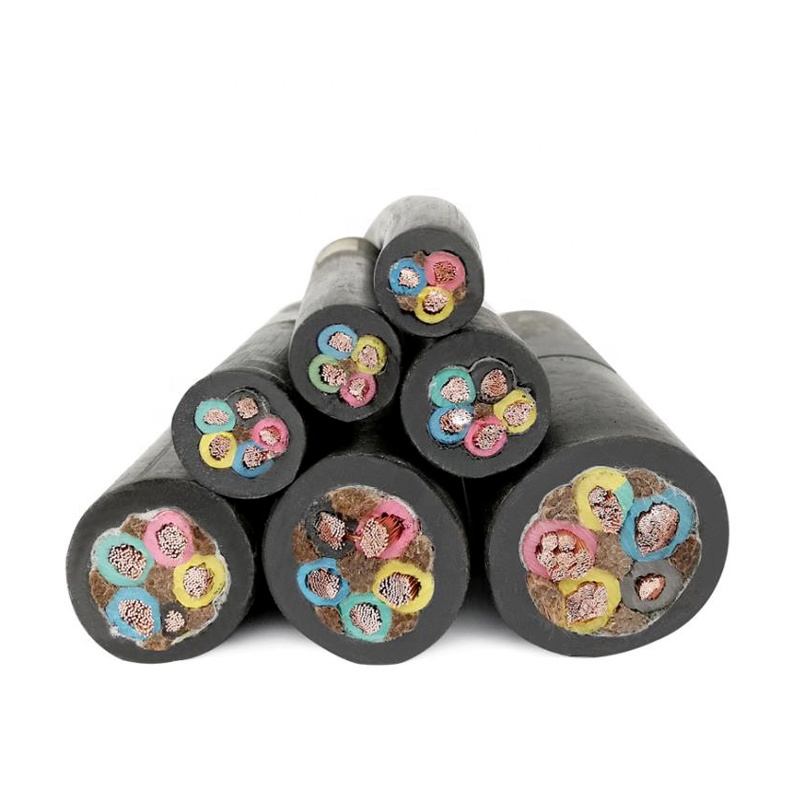

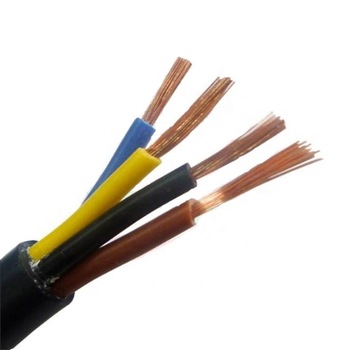

Estos cables están diseñados para proporcionar una gran flexibilidad y tienen capacidad para soportar las inclemencias del tiempo, el aceite/grasa y las tensiones mecánicas y térmicas. Entre sus aplicaciones se incluyen equipos de manipulación, fuentes de alimentación móviles, obras, escenarios y equipos audiovisuales. También para uso en drenaje y tratamiento de aguas, entornos fríos y entornos industriales severos.
Estos cables están dise?ados para proporcionar una gran flexibilidad y tienen la capacidad de resistir a la intemperie, al aceite/grasa y a las tensiones mecánicas y térmicas. Entre sus aplicaciones se incluyen equipos de manipulación, fuentes de alimentación móviles, obras, escenarios y equipos audiovisuales. También para uso en drenaje y tratamiento de aguas, entornos fríos y entornos industriales severos.
IEC 60245 Cables con aislamiento de goma - Tensiones nominales hasta 450/750 V
Tensión nominal U/Uo
450/750V
Temperatura nominal
Fijada: -30°C a +60°C
Instalaciones fijadas protegidas +85°C
Flexionado: -15°C a +60°C
Radio mínimo de curvatura
Fijada: 4 x diámetro total
Flexionado: 6 x diámetro total

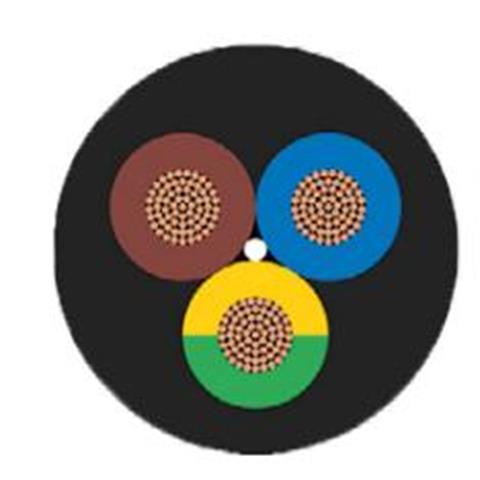

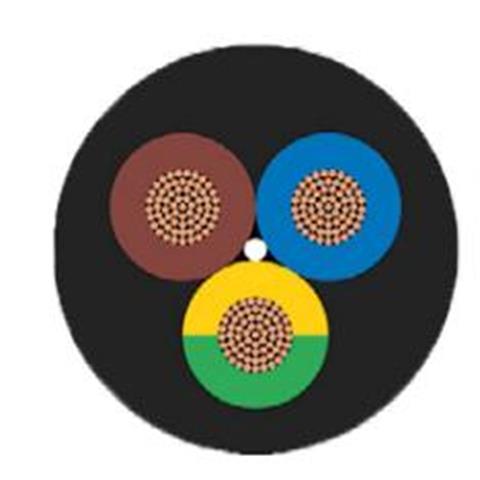

1.Conductor
Conductor flexible de cobre clase 5
2.Aislamiento
EPR (caucho de etileno propileno) / compuesto de caucho
3.Cubierta
PCP (Policloropreno) / Compuesto de caucho
| Tensión nominal (V) | 300/300 | 300/500 | 450/750 |
| Tensión CA (V) | 2000 | 2000 | 2500 |
| Tiempo de prueba (min) | 5 | 5 | 5 |
| Área nominal mm2 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | |
| Máx. Diámetro del cable individual mm | 0.21 | 0.21 | 0.21 | 0.26 | 0.26 | 0.31 | 0.31 | |
| ResistenciasΩ/km | Sin capa de estaño | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 |
| capa de estaño | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | |
| Área nominal mm2 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | |
| Máx. Diámetro del cable individual mm | 0.41 | 0.41 | 0.41 | 0.41 | 0.41 | 0.51 | 0.51 | |
| ResistenciasΩ/mm | Sin capa de estaño | 1.91 | 1.21 | 0.780 | 0.554 | 0.386 | 0.272 | 0.206 |
| capa de estaño | 1.95 | 1.24 | 0.795 | 0.565 | 0.393 | 0.277 | 0.210 | |
| Área nominal mm2 | 120 | 150 | 185 | 240 | 300 | 400 | 500 | |
| Máx. Diámetro del cable individual mm | 0.51 | 0.51 | 0.51 | 0.51 | 0.51 | 0.51 | 0.61 | |
| ResistenciasΩ/mm | Sin capa de estaño | 0.161 | 0.129 | 0.106 | 0.0801 | 0.0641 | 0.0495 | 0.0391 |
| capa de estaño | 0.164 | 0.132 | 0.108 | 0.0817 | 0.0654 | 0.0495 | 0.0391 | |
| Tipo | U0/UV | Tipo de conductor | Máx. Temperatura del conductor ℃ | Número de núcleos | Área nominalmm2 |
| 245IEC53(YZ) | 300/500 | 5 | 60 | 2~5 | 0.75~2.5 |
| YZ、YZW | 300/500 | 5 | 60 | 2、3、4、5 | 4、6 |
| 3+1 | 1.5~6 | ||||
| 6 | 0.75~6 | ||||
| YC | 450/750 | 5 | 60 | 1 | 1.5~400 |
| 2 | 1.5~95 | ||||
| 3、4 | 1.5~150 | ||||
| 5 | 1.5~25 | ||||
| 3+1 | 2.5~150 | ||||
| YCW | 450/750 | 5 | 60 | 2 | 35~95 |
| 3 | 120~150 | ||||
| 3+1 | 2.5~150 |
245IEC53(YZ) Cable flexible de goma de tipo general 300/500 V
| Especificación | Espesor de aislamiento mm | Espesor de la funda mm | Diámetro exterior aproximado mm | Peso aproximadokg/km |
| 2×0.75 | 0.6 | 0.8 | 8.2 | 97 |
| 2×1 | 0.6 | 0.9 | 8.8 | 113 |
| 2×1.5 | 0.8 | 1.0 | 10.5 | 162 |
| 2×2.5 | 0.9 | 1.1 | 12.5 | 234 |
| 3×0.75 | 0.6 | 0.9 | 8.8 | 115 |
| 3×1 | 0.6 | 0.9 | 9.2 | 128 |
| 3×1.5 | 0.8 | 1.0 | 11.0 | 184 |
| 3×2.5 | 0.9 | 1.1 | 13.0 | 263 |
| 4×0.75 | 0.6 | 0.9 | 9.6 | 138 |
| 4×1 | 0.6 | 0.9 | 10.0 | 154 |
| 4×1.5 | 0.8 | 1.1 | 12.5 | 239 |
| 4×2.5 | 0.9 | 1.2 | 14.0 | 312 |
| 5×0.75 | 0.6 | 1.0 | 11.0 | 180 |
| 5×1 | 0.6 | 1.0 | 11.5 | 202 |
| 5×1.5 | 0.8 | 1.1 | 13.5 | 281 |
| 5×2.5 | 0.9 | 1.3 | 15.5 | 383 |
245IEC57 (YZ / YZW) Cable flexible de goma de tipo medio 300/500 V
| Especificación | Espesor de aislamiento mm | Espesor de la funda mm | Diámetro exterior aproximado mm | Peso aproximado kg/km |
| 2×4 | 1.0 | 1.2 | 13.7 | 291 |
| 2×6 | 1.0 | 1.3 | 15.1 | 364 |
| 3×4 | 1.0 | 1.2 | 14.5 | 341 |
| 3×6 | 1.0 | 1.3 | 16.1 | 436 |
| 4×4 | 1.0 | 1.3 | 16.2 | 430 |
| 4×6 | 1.0 | 1.4 | 17.9 | 548 |
| 3×1.5+1×1.0 | 0.8/0.6 | 1.1 | 11.2 | 195 |
| 3×2.5+1×1.5 | 0.9/0.8 | 1.2 | 13.3 | 281 |
| 3×4+1×2.5 | 1.0/0.9 | 1.3 | 15.7 | 402 |
| 3×6+1×4 | 1.0/1.0 | 1.4 | 17.5 | 519 |
| 5×4 | 1.0 | 1.4 | 17.9 | 528 |
| 5×6 | 1.0 | 1.6 | 20.0 | 684 |
| 6×0.75 | 0.6 | 1.0 | 10.7 | 175 |
| 6×1.0 | 0.6 | 1.1 | 11.5 | 207 |
| 6×1.5 | 0.8 | 1.2 | 14.0 | 307 |
| 6×2.5 | 0.9 | 1.4 | 16.9 | 456 |
| 6×4 | 1.0 | 1.5 | 19.8 | 643 |
| 6×6 | 1.0 | 1.7 | 22.1 | 832 |
245IEC 66 (YZ / YZW) Cable flexible de goma de tipo pesado 450/750 V
| Especificación | Espesor de aislamiento mm | Espesor de la funda mm | Diámetro exterior aproximado mm | Peso aproximado kg/km |
| 2×1.5 | 0.8 | 1.5 | 11.0 | 167 |
| 2×2.5 | 0.9 | 1.7 | 13.1 | 241 |
| 2×4 | 1.0 | 1.8 | 15.1 | 326 |
| 2×6 | 1.0 | 2.0 | 16.8 | 415 |
| 2×10 | 1.2 | 3.1 | 22.6 | 742 |
| 2×16 | 1.2 | 3.3 | 25.7 | 990 |
| 2×25 | 1.4 | 3.6 | 30.7 | 1434 |
| 2×35 | 1.4 | 3.9 | 34.6 | 1854 |
| 2×50 | 1.6 | 4.3 | 40.1 | 2520 |
| 2×70 | 1.6 | 4.6 | 45.1 | 3255 |
| 2×95 | 1.8 | 5.0 | 51.0 | 4218 |
| 3×1.5 | 0.8 | 1.6 | 11.9 | 200 |
| 3×2.5 | 0.9 | 1.8 | 14.0 | 284 |
| 3×4 | 1.0 | 1.9 | 16.2 | 390 |
| 3×6 | 1.0 | 2.1 | 18.0 | 497 |
| 3×10 | 1.2 | 3.3 | 24.2 | 886 |
| 3×16 | 1.2 | 3.5 | 27.6 | 1197 |
| 3×25 | 1.4 | 3.8 | 33.0 | 1743 |
| 3×35 | 1.4 | 4.1 | 37.1 | 2254 |
| 3×50 | 1.6 | 4.5 | 42.9 | 3062 |
| 3×70 | 1.6 | 4.8 | 48.3 | 3981 |
| 3×95 | 1.8 | 5.3 | 54.0 | 5088 |
| 3×120 | 1.8 | 5.6 | 60.0 | 6323 |
| 3×150 | 2.0 | 6.0 | 66.0 | 7722 |
| 4×1.5 | 0.8 | 1.7 | 13.1 | 246 |
| 4×2.5 | 0.9 | 1.9 | 15.5 | 352 |
| 4×4 | 1.0 | 2.0 | 17.9 | 483 |
| 4×6 | 1.0 | 2.3 | 20.0 | 623 |
| 4×10 | 1.2 | 3.4 | 26.5 | 1082 |
| 4×16 | 1.2 | 3.6 | 30.1 | 1458 |
| 4×25 | 1.4 | 4.1 | 36.6 | 2183 |
| 4×35 | 1.4 | 4.4 | 41.1 | 2822 |
| 4×50 | 1.6 | 4.8 | 47.5 | 3834 |
| 4×70 | 1.6 | 5.2 | 54.0 | 5063 |
| 4×95 | 1.8 | 5.9 | 60.0 | 6423 |
| 4×120 | 1.8 | 6.0 | 66.0 | 7872 |
| 4×150 | 2.0 | 6.5 | 73.0 | 9695 |
| 5×1.5 | 0.8 | 1.8 | 14.4 | 298 |
| 5×2.5 | 0.9 | 2.0 | 17.0 | 426 |
| 5×4 | 1.0 | 2.2 | 19.9 | 597 |
| 5×6 | 1.0 | 2.5 | 22.2 | 769 |
| 5×10 | 1.2 | 3.6 | 29.1 | 1314 |
| 5×16 | 1.2 | 3.9 | 33.3 | 1793 |
| 5×25 | 1.4 | 4.4 | 40.4 | 2675 |
| 3×2.5+1×1.5 | 0.9/0.8 | 2.0 | 15.2 | 335 |
| 3×4+1×2.5 | 1.0/0.9 | 2.0 | 17.4 | 453 |
| 3×6+1×4 | 1.0/1.0 | 2.2 | 19.4 | 583 |
| 3×10+1×6 | 1.2/1.0 | 3.0 | 24.6 | 940 |
| 3×16+1×6 | 1.2/1.0 | 3.5 | 28.3 | 1276 |
| 3×25+1×10 | 1.4/1.2 | 4.0 | 34.4 | 1912 |
| 3×35+1×10 | 1.4/1.2 | 4.0 | 37.3 | 2323 |
| 3×50+1×16 | 1.6/1.2 | 5.0 | 44.7 | 3340 |
| 3×70+1×25 | 1.6/1.4 | 5.0 | 49.8 | 4291 |
| 3×95+1×35 | 1.8/1.4 | 5.0 | 55.1 | 5414 |
| 3×120+1×35 | 1.8/1.4 | 5.0 | 58.8 | 6318 |
| 3×150+1×50 | 2.0/1.6 | 5.0 | 64.5 | 7726 |
